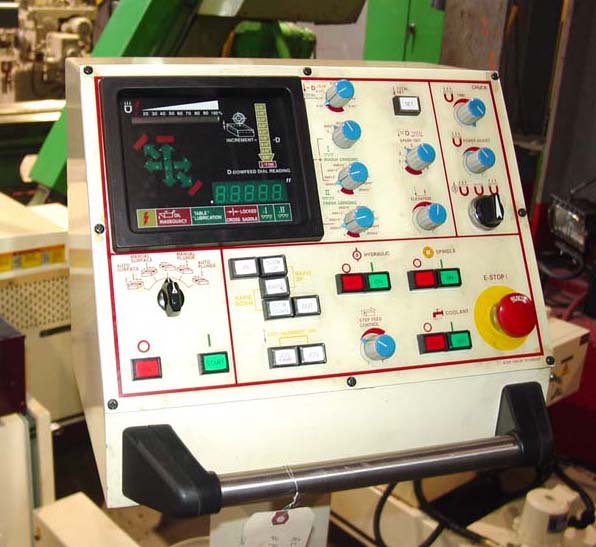

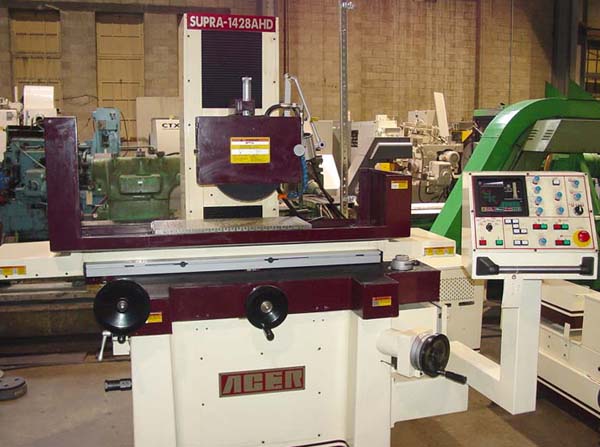

3-Axis Microprocessor Controlled Movement, Auto
Surface Grinding and
Plunge Grinding, Rough and Finish Cycles, 12" x 28" Electro-Magnetic
Chuck, Above-The-Wheel Diamond Wheel Dresser, Paper Magnetic Coolant
Filter System.
Magnetic Chuck Working Surface.......................
12" x 24"
Longitudinal Travel Manual (X-Axis).................. 29-1/2"
Longitudinal Table Travel Controlled (x-Axis)........ 28"
Cross Travel (Z-Axis)................................ 13.75"
Vertical Travel (Y-Axis)............................. 19.25"
Max Height Under a New 14" Wheel..................... 21-5/16"
Table Longitudinal Feeds Range (Variable)............ 4 IPM-80 FPM
Cross Feeds Increments............................... .02 -.5 IPM
Spindle Vertical Feeds Increments.................... .00005"- .002"
Vertical Rapid Travel................................ 180 mm/min
Grinding Wheel Diameter.............................. 14"
Grinding Wheel Width, Standard....................... 2"
Grinding Wheel Motor................................. 7.5 HP
Electrics (Dual Voltage)............................. 240/3/60
Approximate Machine Dimensions....................... 80" x 95"
Approximate Machine Height........................... 80"
Approximate Machine Weight........................... 6,525 LBS
